| Marka Adı: | TSTY |
| Model Numarası: | Ö11 |
| fiyat: | $970.00 - $1,500.00/units |
| Packaging Details: | Ahşap ambalaj. |
* Bu model Çin ulusal GB standartlarına ve uluslararası IEC standartlarına uygun olarak üretilmiştir.
* Transformörün ana yalıtım aracı olarak yağ kullanır ve soğutma ortamı olarak yağa dayanır, örneğin yağlı doğal soğutma, yağlı hava soğutma,Yağlı su soğutması ve zorla yağ dolaşımı, vb.
* Ana bileşenler: demir çekirdek, sargı, yakıt deposu, yağ yastığı, solunum cihazı, patlama geçirmez tüp (basınç salıverme valfi), radyatör, yalıtım kabı, musluk anahtarı, gaz rölesi, termometre,yağ arıtıcı, vb.
* Yüksek katlı binalarda, ticari merkezlerde, metrolarda, havaalanlarında, istasyonlarda, endüstriyel ve madencilik işletmelerinde, sondaj platformlarında ve petrol üretim platformlarında yaygın olarak kullanılmaktadır;Özellikle yanıcı maddelerde kullanılmak üzere uygun, patlayıcı ve diğer sert ortamlar.
Ürün Özellikleri:
Şirket tarafından geliştirilen ve üretilen S11 serisi tamamen mühürlü yağlı daldırılmış güç transformatörünün düşük kayıp, düşük gürültü ve yüksek verimlilik avantajları vardır.iyi enerji tasarrufu etkileri elde edebilir ve kirliliği azaltabilir.
Sıradan yağlı transformatörlerle karşılaştırıldığında, tamamen mühürlü transformatörler yağ koruyucusunu ortadan kaldırır.Yağ hacminin değişimi otomatik olarak ayarlanır ve dalgalanmış yağ deposunun dalgalanmış levhasının esnekliği ile telafi edilirTransformör, operasyonun güvenilirliğini artırmak için yağın bozulmasını ve yalıtım yaşlanmasını önlemek ve yavaşlatmak için havadan izole edilmiştir.ve bakım yapmadan normal çalışmayı sürdürür..
1Transformör çekirdeği, yüksüz kayıpları ve yüksüz akımı büyük ölçüde azaltan ithal soğuktan valye silikon çelik levhalarla laminedir.Çekirdek çekirdeğin sıkışıklığını sağlamak ve gürültüyü azaltmak için bağlıdır.
2Yüksek ve düşük gerilim sargıları oksijensiz bakırdan yapılır ve 500kVA ve altındaki düşük gerilim sargıları çift katmanlı silindir yapısı benimser.630kVA ve üstü çift spiral veya dört spiral yapısı benimsiyor, yüksek voltaj sargıları çok katmanlı silindir yapısı benimser.
3Transformör bağlantı grubu, elektrik şebekesi üzerindeki harmoniklerin etkisini azaltmak ve güç kaynağının kalitesini iyileştirmek için Dyn11'i kullanır.
4Transformör, kullanım ömrünü uzatan, asılı çekirdekler ve bakım gerektirmeyen tamamen mühürlenmiş bir yapıdır.
5Ölçülen gürültü değeri standarttan daha düşüktür. Bu seri transformatörler normal olarak taşınmış olduktan sonra, ilgili parçalar çekirdek incelemesi olmadan monte edilebilir.ve kabul sınavı kalifiye edildikten sonra kullanıma verilebilirler..
Ürün standardı:
GB 1094 Güç Transformörü
GB/T 15164 Yağa batırılmış güç transformatörü yük kılavuzu
GB/T 6451 Üç fazlı yağla batırılmış güç transformatörünün teknik parametreleri ve gereksinimleri
GB 2536 Transformör yağı
GB 311.1 Yüksek voltajlı güç iletim ve dönüşüm ekipmanlarının yalıtım koordinasyonu
GB 10237 İzolasyon Testinde Güç Transformörünün İzolasyon Seviyesi ve Dış İzolasyonun Hava Boşluğu
DL/T 572 Transformörün Çalışma Kuralları
Uygulanabilir ortam:
1Yüksek ortam sıcaklığı: +40°C
2Düşük ortam sıcaklığı: -25°C
3Yükseklik: <1000m.
4Aylık ortalama nispi nem: 90% (20°C)
5Kurulum yeri: Yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve şiddetli titreşimlerin olmadığı bir yerde, içeride veya açık havada kurulmalıdır.
Model İmpaksiyonu:
Teknik parametreler:
| S11 Serisi 20kv No-Load Voltaj Düzenleme Transformörü için Teknik Parametr | ||||||||
| İsimlendirilmiş Kapasite (KVA) | Voltaj Kombinasyonu | Bağlantı grubu sembolü | Yüksüz Kayıp R(W) | Yük Kaybı R(W) | Impedans Voltajı (%) | Yüksüz akım (%) | ||
| Yüksek Voltaj ((KV) | Yüksek Voltajın Töpleme Aralığı | Düşük Voltaj (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ±5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ±2x2,5% | Evet. | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| Not: 1. Boyutlar ve ağırlıklar gerekirse değişebilir. İki tablodaki veriler fabrika belgelerine tabidir.500kva veya daha düşük nominal kapasiteli transformatörler içinTablodaki çapraz çizginin üzerindeki yük kaybı değeri Dyn11 veya Yzn11 bağlantı grubuna, çapraz çizginin altındaki yük kaybı değeri ise Yyn0 bağlantı grubuna uygulanır. 3Transformörün ortalama yük oranı% 35-40 arasında olduğunda, tablodaki kayıp değerini kullanarak en yüksek çalışma verimliliği elde edilebilir. | ||||||||
Düşük gerilimli folyo sarma alanı:
Çanta depolama alanı:
Bobin montajı:
Montaj:

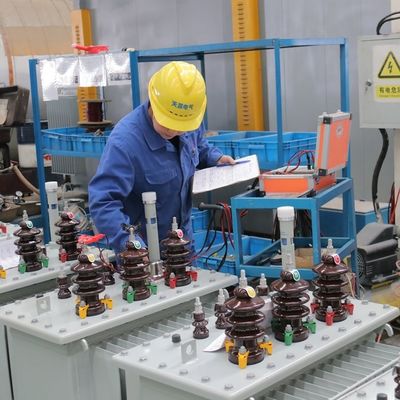

Test:
1Şirketimiz size proje tasarımı ve süreç tasarımı sağlar., ve ekipman satın alma planınıza ve özel ihtiyaçlarınıza göre ürünler tasarlıyor ve üretiyor. ve sizin için teknik ve operasyonel personel eğitiyor.
2Yeni satın alınan ürünlere kurulum ve hata ayıklama için çevrimiçi yardım sağlanmaktadır.. Ürünler ömür boyu servis sistemi altında. Normal kullanım sırasında sorunlar ortaya çıkarsa, kullanıcıların geri bildirimlerini aldıktan sonra bir iş günü içinde çözümler sağlayacağız.Ürünü en kısa sürede çalıştırmak için elimizden geleni yapacağız.Ürünlerimizin uzun süreli, güvenli ve güvenilir kullanımını sağlamak için profesyonel teknisyenler tarafından düzenli ziyaretler yapılıyor.
3Kaliteli orijinal malzemeler kullanıyoruz, işlemi ve üretimi sıkı bir şekilde yapıyoruz.ISO9001: 2000 uluslararası kalite yönetimi ile mükemmel kaliteyi ve sorunsuz kurulumunu sağlamak için!
TSTY Electric Co., Ltd. 2007 yılında kurulmuştur.ve Çin'de mükemmel ve güvenilir bir transformatör üreticisidir. Şirket esas olarak yağla batırılmış transformatörler, kuru tip transformatörler,kutu tipi alt istasyonlar ve yüksek ve düşük voltajlı tam ekipmanlar.
Projenin üretimine ve çalışmasına konulan ekipmanEnerji tasarrufu, zekâ, bilgi ve mekanizmacılığı savunuyor.71 yararlı model patent ve 15 buluş patenti ile.
Transformör endüstrisinde yıllarca birikmişve güçlü teknolojik inovasyon yetenekleri, Çin enerji endüstrisi için kapsamlı çözümler sunar.Şirket, Devlet Şebekesi gibi büyük ölçekli ulusal projeler için önemli bir tedarik birimi., Devlet Demiryolu İdaresi, Zhengzhou kömür Grubu, Pingmei Grubu ve Güney-Kuzey Su Değiştirme.
|
|
