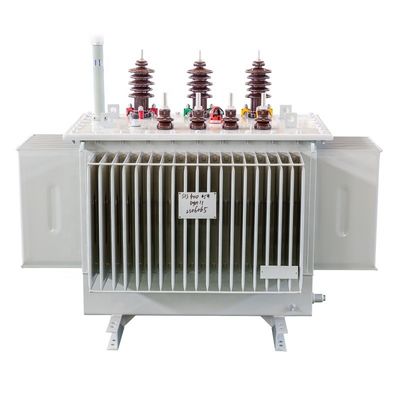

35KV 3.3KV Üç fazlı Çift sarmallı Transformatör Toroidal çekirdek yağı batırılmış transformatör

Name: 35KV 3.3KV Üç fazlı Çift sarmallı Transformatör Toroidal çekirdek yağı batırılmış transformatör
Brand: TSTY
SKU: Ö11
Price: 1 USD
Availability: InStock
Rating: 4.8 (132 reviews)

Marka Adı:	TSTY
Model Numarası:	Ö11
fiyat:	$1,200.00/units 1-1 units

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri:

Henan, Çin

Sertifika:

ISO9001

Kullanımı:

Güç

Faz:

Üç

Bobin Yapısı:

Toroidal

Bobin numarası:

Ürün Adı:

yüksek gerilim trafosu

Türü:

Yağlı Trafo

Sıklık:

50/60hz

Malzeme:

Bakır / Alüminyum

Standart:

IEC / GB

Trafo tipi:

S11 Yağlı Trafo

Vektör grubu:

Dyn11 / Yyn0

Garanti:

2 yıl

Paket:

ahşap kasa

Ürün Tanımı

Yüksek Voltajlı Transformör Üreticisi 35KV 3.3KV Üç fazlı Çift sarmallı Transformör Toroidal çekirdek yağa batırılmış transformör

* Bu Yüksek Voltajlı Transformör Çin ulusal GB standartlarına ve uluslararası IEC standartlarına uygun olarak üretilmiştir.
* Transformörün ana yalıtım aracı olarak yağ kullanır ve soğutma ortamı olarak yağa dayanır, örneğin yağlı doğal soğutma, yağlı hava soğutma,Yağlı su soğutması ve zorla yağ dolaşımı, vb.
* Ana bileşenler: demir çekirdek, sargı, yakıt deposu, yağ yastığı, solunum cihazı, patlama geçirmez tüp (basınç salıverme valfi), radyatör, yalıtım kabı, musluk anahtarı, gaz rölesi, termometre,yağ arıtıcı, vb.
* Yüksek katlı binalarda, ticari merkezlerde, metrolarda, havaalanlarında, istasyonlarda, endüstriyel ve madencilik işletmelerinde, sondaj platformlarında ve petrol üretim platformlarında yaygın olarak kullanılmaktadır;Özellikle yanıcı maddelerde kullanılmak üzere uygun, patlayıcı ve diğer sert ortamlar.

Yüksek Voltajlı Transformör Özellikleri:

Şirket tarafından geliştirilen ve üretilen S11 serisi tamamen mühürlü yağlı daldırılmış güç transformatörünün düşük kayıp, düşük gürültü ve yüksek verimlilik avantajları vardır.iyi enerji tasarrufu etkileri elde edebilir ve kirliliği azaltabilir.
Sıradan yağlı transformatörlerle karşılaştırıldığında, tamamen mühürlü transformatörler yağ koruyucusunu ortadan kaldırır.Yağ hacminin değişimi otomatik olarak ayarlanır ve dalgalanmış yağ deposunun dalgalanmış levhasının esnekliği ile telafi edilirTransformör, operasyonun güvenilirliğini artırmak için yağın bozulmasını ve yalıtım yaşlanmasını önlemek ve yavaşlatmak için havadan izole edilmiştir.ve bakım yapmadan normal çalışmayı sürdürür..
1Transformör çekirdeği, yüksüz kayıpları ve yüksüz akımı büyük ölçüde azaltan ithal soğuktan valye silikon çelik levhalarla laminedir.Çekirdek çekirdeğin sıkışıklığını sağlamak ve gürültüyü azaltmak için bağlıdır.
2Yüksek ve düşük gerilim sargıları oksijensiz bakırdan yapılır ve 500kVA ve altındaki düşük gerilim sargıları çift katmanlı silindir yapısı benimser.630kVA ve üstü çift spiral veya dört spiral yapısı benimsiyor, yüksek voltaj sargıları çok katmanlı silindir yapısı benimser.
3Transformör bağlantı grubu, elektrik şebekesi üzerindeki harmoniklerin etkisini azaltmak ve güç kaynağının kalitesini iyileştirmek için Dyn11'i kullanır.
4Transformör, kullanım ömrünü uzatan, asılı çekirdekler ve bakım gerektirmeyen tamamen mühürlenmiş bir yapıdır.
5Ölçülen gürültü değeri standarttan daha düşüktür. Bu seri transformatörler normal olarak taşınmış olduktan sonra, ilgili parçalar çekirdek incelemesi olmadan monte edilebilir.ve kabul sınavı kalifiye edildikten sonra kullanıma verilebilirler..

Ürün Ayrıntıları

Yüksek voltajlı transformatör standardı:

GB 1094 Güç Transformörü
GB/T 15164 Yağa batırılmış güç transformatörü yük kılavuzu
GB/T 6451 Üç fazlı yağla batırılmış güç transformatörünün teknik parametreleri ve gereksinimleri
GB 2536 Transformör yağı
GB 311.1 Yüksek voltajlı güç iletim ve dönüşüm ekipmanlarının yalıtım koordinasyonu
GB 10237 İzolasyon Testinde Güç Transformörünün İzolasyon Seviyesi ve Dış İzolasyonun Hava Boşluğu
DL/T 572 Transformörün Çalışma Kuralları

Yüksek voltajlı transformatörün uygulanabilir ortamı:
1Yüksek ortam sıcaklığı: +40°C
2Düşük ortam sıcaklığı: -25°C
3Yükseklik: <1000m.
4Aylık ortalama nispi nem: 90% (20°C)
5Kurulum yeri: Yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve
İçeride veya dışarıda şiddetli titreşimler.

Ürün parametreleri

S11 Serisi 35kv Üç Fazlı Çift Fazlı Çekişsiz Voltaj Düzenleme Transformörü için Teknik Parametr
İsimlendirilmiş Kapasite (KVA)	Voltaj Kombinasyonu					Bağlantı grubu sembolü	Yüksüz Kayıp R(W)	Yük Kaybı R(W)	Yüksüz akım (%)	Impedans Voltajı (%)	LWH (mm)
İsimlendirilmiş Kapasite (KVA)		Yüksek Voltaj ((KV)	Yüksek Voltajın Töpleme Aralığı	Düşük Voltaj (KV)		Bağlantı grubu sembolü	Yüksüz Kayıp R(W)	Yük Kaybı R(W)	Yüksüz akım (%)	Impedans Voltajı (%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	±2x2,5%	3.15 3.3 6.3 6.6 10.5	Ynd11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Not: 1. Boyutlar ve ağırlıklar gerektiği gibi değişebilir. İki tablodaki veriler fabrika belgelerine tabidir. 2. 500kva veya daha düşük nominal kapasiteye sahip transformatörler için, tablodaki çapraz çizginin üzerindeki yük kaybı değeri, Dyn11 veya Yzn11 bağlantı grubuna uygulanır.ve çapraz çizginin altındaki yük kaybı değeri Yyn0 bağlantı grubuna uygulanır. 3Transformörün ortalama yük oranı% 35-40 arasında olduğunda, tablodaki kayıp değerini kullanarak en yüksek çalışma verimliliği elde edilebilir.

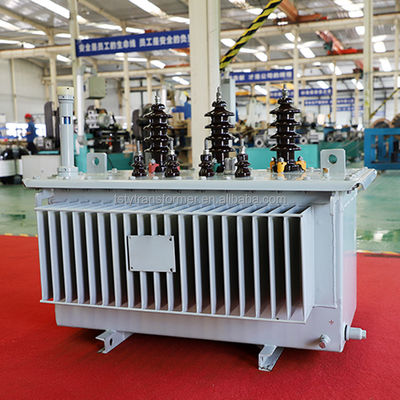

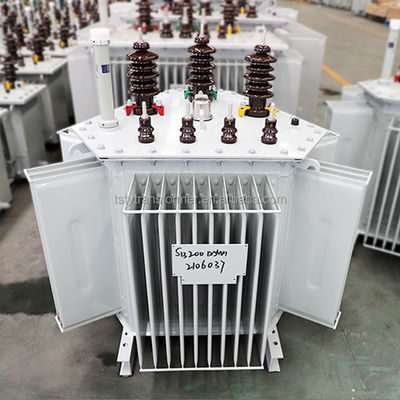

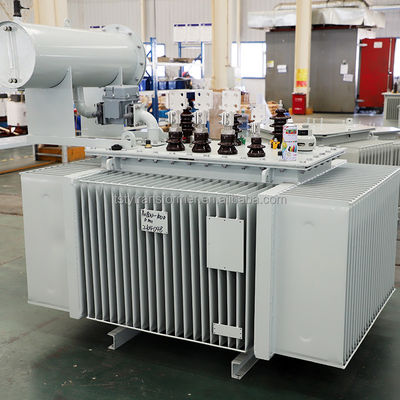

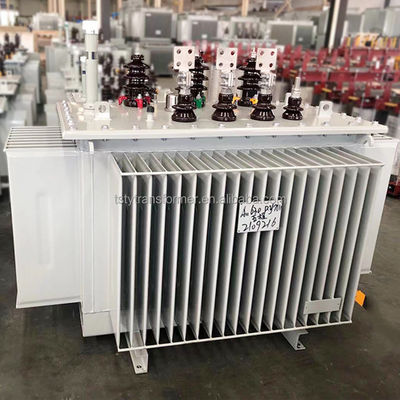

Ürün Görüntüsü

Paketleme ve Nakliye

Satış sonrası hizmet

1Şirketimiz size proje tasarımı ve süreç tasarımı sağlar ve ekipman satın alma planınıza ve özel ihtiyaçlarınıza göre ürünler tasarlar ve üretir.Ve sizin için teknik ve operasyonel personel eğitmek.
2.Yeni satın alınan ürünler kurulum ve hata ayıklama için çevrimiçi yardım sağlanır. Ürünler ömür boyu servis sistemi altındadır. Normal kullanım sırasında sorunlar ortaya çıkarsa,Kullanıcının geri bildirimlerini aldıktan sonra bir iş günü içinde çözümler sağlayacağız.Ürünümüzü mümkün olduğunca çabuk çalıştırmak için elimizden geleni yapacağız. Ürünlerimizin uzun vadeli, güvenli ve güvenilir kullanımını sağlamak için profesyonel teknisyenler tarafından düzenli ziyaretler yapılıyor.
3Kaliteli otantik malzemeleri, işlemi ve üretimi ISO9001: 2000 uluslararası kalite yönetimi ile sıkı bir şekilde uyumlu olarak kullanıyoruz.

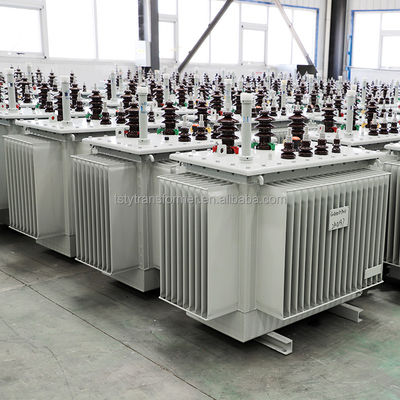

Fabrikamız

TSTY Electric Co., Ltd. 2011 yılında kuruldu ve Çin'de mükemmel ve güvenilir bir transformatör üreticisidir.kuru tip transformatörler, kutu tipi alt istasyonlar ve yüksek ve düşük voltajlı tam ekipmanlar.
Projenin üretimine ve işletmesine konulan ekipmanlar enerji tasarrufu, istihbarat, bilgi ve teknolojileri öneriyor.
Şirket, Henan Üçgen Enerji tasarrufu Transformer Mühendisliği Teknoloji Araştırma Merkezi'ni kurdu ve 71 fayda modeli patentine ve 15 buluş patentine sahip.
Transformör endüstrisinde yıllarca birikmiş ve güçlü teknolojik yenilik yeteneği ile, Çin enerji endüstrisi için kapsamlı çözümler sunar.Şirket, Devlet Şebekesi gibi büyük ölçekli ulusal projeler için önemli bir tedarik birimi., Devlet Demiryolu İdaresi, Zhengzhou kömür Grubu, Pingmei Grubu ve Güney-Kuzey Su Değiştirme.

Sertifikalar

Müşteri Ziyareti

S: Biz kimiz?
A: Biz büyük bir profesyonel üreticisiyiz yağ daldırılmış transformatör, kuru tip transformatör, transformatör alt istasyonu,HV ve LV anahtar cihazı, 2011 yılında kuruldu.

S: Neden diğer tedarikçilerden değil bizden satın almalısınız?
A: 12 yıldır trafo üretiminde uzmanlaşmış bir işletme olarak. ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT,etc sertifikalar,Ürünler IEC, IEEE,ANSI, , GOST standardı, yüksek kalitede, hızlı teslimat, garantili satış sonrası hizmet ve fabrika fiyatı var.

S: Transformörler nasıl gönderildi?
A: Transformörler her zaman deniz dışı için gemi,tren veya kamyonla teslim edilir.

S: Ürününüz özelleştirilebilir mi?
A: Farklı ülkelerdeki transformatör ürününün gerilim, frekans ve diğer özellik farklılıklarını dikkate alarak ve
Bölgeler, ürünlerimiz gereksinimlerinize göre özelleştirilebilir.

S: Ürünler için garanti veriyor musunuz?
Cevap: Evet. Tüm transformatörlerimize en az iki yıllık garanti veriyoruz.

S: FAT (Fabrika Kabul Sınavını) kabul ediyor musunuz?
Cevap: Evet. Her set transformatörünün testinden biz sorumluyuz.

S: Satış sonrası hizmet için mühendis tayin eder misiniz?
A:Evet. Ürünlerimiz için,satış sonrası kurulum rehberi ve soru sorgularını gösteririz.
