| Marka Adı: | TSTY |
| Model Numarası: | Ö11 |
| fiyat: | $2,000.00 - $2,200.00/units |
| Packaging Details: | Ahşap ambalaj. |
* Bu model Çin ulusal GB standartlarına ve uluslararası IEC standartlarına uygun olarak üretilmiştir.
* Transformörün ana yalıtım aracı olarak yağı kullanır ve yağla batırılmış doğal soğutma, yağla batırılmış hava soğutma vb. gibi soğutma ortamı olarak yağa dayanır.
* Kimyasal tesislerde, fabrikalarda, uzak yerlerde ve diğer sert ortamlarda yaygın olarak kullanılır.

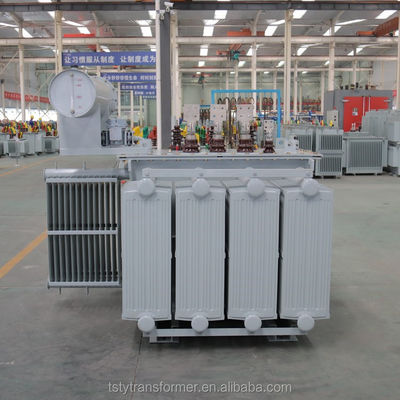

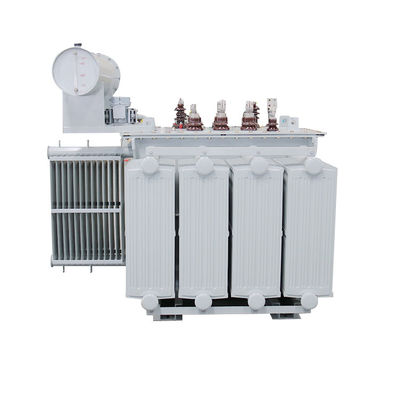

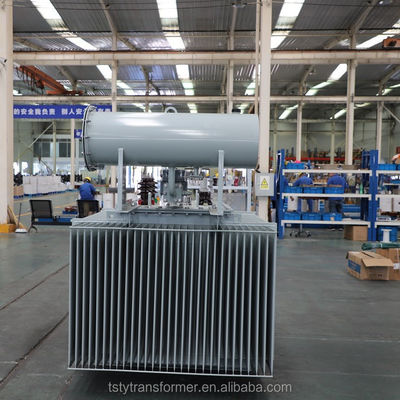

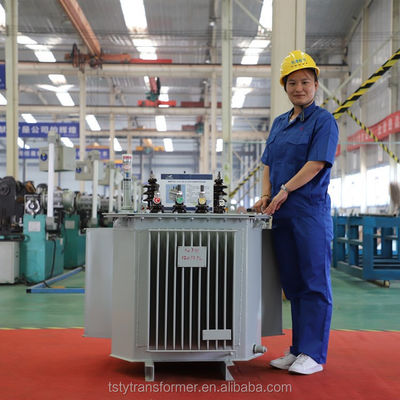

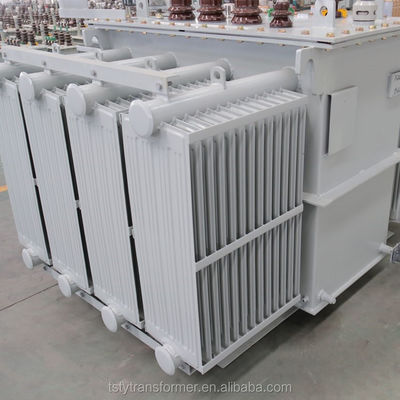

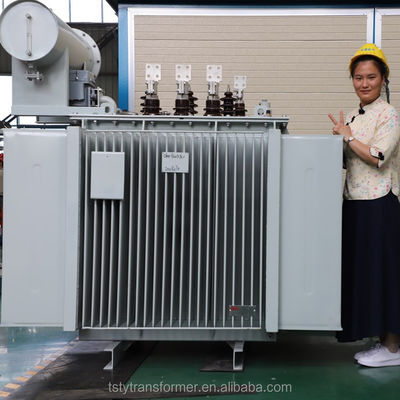

Yağla soğutulmuş transformatörÖzellikleri:
Şirket tarafından geliştirilen ve üretilen S11 serisi tamamen mühürlü yağlı daldırılmış güç transformatörünün düşük kayıp, düşük gürültü ve yüksek verimlilik avantajları vardır.iyi enerji tasarrufu etkileri elde edebilir ve kirliliği azaltabilir.
Transformör, çalışma güvenilirliğini artırmak için yağın bozulmasını ve yalıtım eskinin yavaşlamasını önlemek ve yavaşlatmak için havadan izole edilmiştir.ve bakım yapmadan normal çalışmayı sürdürür..
1Transformör çekirdeği, yüksüz kayıpları ve yüksüz akımı büyük ölçüde azaltan ithal soğuktan valye silikon çelik levhalarla laminedir.Çekirdek çekirdeğin sıkışıklığını sağlamak ve gürültüyü azaltmak için bağlıdır.
2Yüksek ve düşük gerilim sargıları oksijensiz bakırdan yapılır ve 500kVA ve altındaki düşük gerilim sargıları çift katmanlı silindir yapısı benimser.630kVA ve üstü çift spiral veya dört spiral yapısı benimsiyorYüksek voltajlı sargı, çok katmanlı silindir yapısını benimsiyor.
3Transformör bağlantı grubu, elektrik şebekesi üzerindeki harmoniklerin etkisini azaltmak ve güç kaynağının kalitesini iyileştirmek için Dyn11'i kullanır.
4Transformör, kullanım ömrünü uzatan, asılı çekirdekler ve bakım gerektirmeyen tamamen mühürlenmiş bir yapıdır.
5Ölçülen gürültü değeri standarttan daha düşüktür. Bu seri transformatörler normal olarak taşınmış olduktan sonra, ilgili parçalar çekirdek incelemesi olmadan monte edilebilir.ve kabul sınavı kalifiye edildikten sonra kullanıma verilebilirler..
Yağla soğutulmuş transformatörStandart:
GB/T 1094 Güç Transformörü
GB/T 15164 Yağa batırılmış güç transformatörü yük kılavuzu
GB/T 6451 Üç fazlı yağla batırılmış güç transformatörünün teknik parametreleri ve gereksinimleri
GB/T 2536 Transformör yağı
GB/T 311.1 Yüksek voltajlı güç iletim ve dönüşüm ekipmanlarının yalıtım koordinasyonu
GB/T 10237 İzolasyon Testinde Güç Transformörünün İzolasyon Seviyesi ve Dış İzolasyonun Hava Boşluğu
DL/T 572 Transformörün Çalışma Kuralları
IEC60076
Yağla soğutulmuş transformatörUygulanabilir ortam:
1Yüksek ortam sıcaklığı: +40°C
2Düşük ortam sıcaklığı: -25°C
3Yükseklik: <1000m. İhtiyacınıza göre de özelleştirebiliriz.
4Aylık ortalama nispi nem: 90% (20°C)
5Kurulum yeri: Kimyasal tesisler, fabrikalar, uzak yerler ve diğer zorlu ortamlar.
Yağla soğutulmuş transformatörModel İmpaksiyonu:
Yağla soğutulmuş transformatörTeknik parametreler:
| S11 Serisi 35kv Üç Fazlı Çift Fazlı Çekişsiz Voltaj Düzenleme Transformörü için Teknik Parametr | |||||||||||
| İsimlendirilmiş Kapasite (KVA) | Voltaj Kombinasyonu | Bağlantı grubu sembolü | Yüksüz Kayıp R(W) | Yük Kaybı R(W) | Yüksüz akım (%) | Impedans Voltajı (%) | L*W*H (mm) | Etkin parçalar Ağırlık (kg) * Yağ Ağırlığı (kg) | Toplam Ağırlık (kg) | ||
| Yüksek Voltaj ((KV) | Yüksek Voltajın Töpleme Aralığı | Düşük Voltaj (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2x2,5% | 3.15 3.3 6.3 6.6 10.5 | Ynd11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Not: Tablodaki veriler gerektiğinde değişebilir. | |||||||||||
Düşük gerilimli folyo sarma alanı:
Çanta depolama alanı:
Bobin montajı:
Montaj:
Test:
1Şirketimiz size proje tasarımı ve süreç tasarımı sağlar., ve ekipman satın alma planınıza ve özel ihtiyaçlarınıza göre ürünler tasarlıyor ve üretiyor. ve sizin için teknik ve operasyonel personel eğitiyor.
2Yeni satın alınan ürünlere kurulum ve hata ayıklama için çevrimiçi yardım sağlanmaktadır.. Ürünler ömür boyu servis sistemi altında. Normal kullanım sırasında sorunlar ortaya çıkarsa, kullanıcıların geri bildirimlerini aldıktan sonra bir iş günü içinde çözümler sağlayacağız.Ürünü en kısa sürede çalıştırmak için elimizden geleni yapacağız.Ürünlerimizin uzun süreli, güvenli ve güvenilir kullanımını sağlamak için profesyonel teknisyenler tarafından düzenli ziyaretler yapılıyor.
3Kaliteli orijinal malzemeler kullanıyoruz, işlemi ve üretimi sıkı bir şekilde yapıyoruz.ISO9001: 2000 uluslararası kalite yönetimi ile mükemmel kaliteyi ve sorunsuz kurulumunu sağlamak için!
TSTY Electric Co., Ltd. 2007 yılında kurulmuştur.ve Çin'de mükemmel ve güvenilir bir transformatör üreticisidir. Şirket esas olarak yağla batırılmış transformatörler, kuru tip transformatörler,kutu tipi alt istasyonlar ve yüksek ve düşük voltajlı tam ekipmanlar.
Projenin üretimine ve çalışmasına konulan ekipmanEnerji tasarrufu, zekâ, bilgi ve mekanizmacılığı savunuyor.71 yararlı model patent ve 15 buluş patenti ile.
Transformör endüstrisinde yıllarca birikmişve güçlü teknolojik inovasyon yetenekleri, Çin enerji endüstrisi için kapsamlı çözümler sunar.Şirket, Devlet Şebekesi gibi büyük ölçekli ulusal projeler için önemli bir tedarik birimi., Devlet Demiryolu İdaresi, Zhengzhou kömür Grubu, Pingmei Grubu ve Güney-Kuzey Su Değiştirme.
|
|
